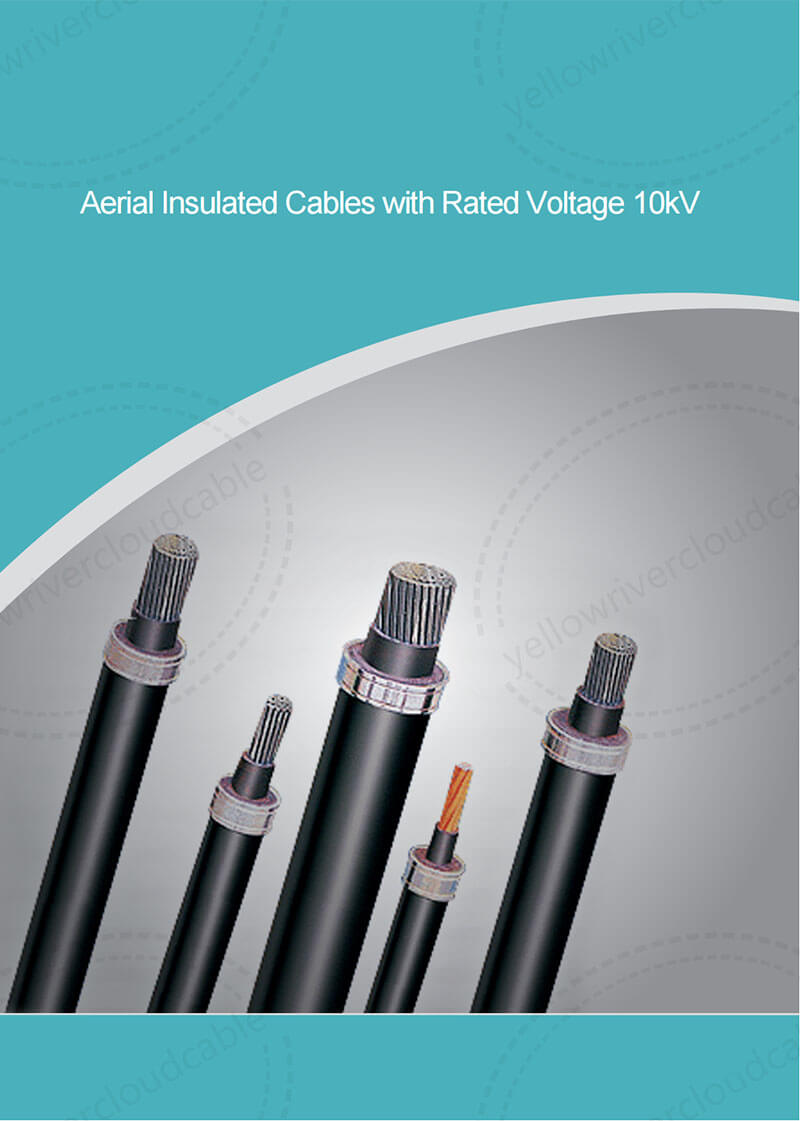

Кабель воздушный изолированный номинальное напряжение 10кВ

стандарт реализован

Этот продукт производится в соответствии со стандартом GB/T14049. Медный сердечник или алюминиевый сердечник Воздушный силовой кабель с изоляцией из сшитого полиэтилена или полиэтилена высокой плотности может использоваться в области переменного тока. Номинальное напряжение U(Um) 10(12)кВ.

использовать функцию

Максимально допустимая рабочая температура для жил кабелей (кабелей с несущими конструкциями) составляет:

Силовой кабель с изоляцией из сшитого полиэтилена 90 ℃ 2. Силовой кабель с изоляцией из полиэтилена высокой плотности 75 ℃.

Максимальная температура кабеля при коротком замыкании (максимальная продолжительность не более 5 секунд):

1. Изоляция из сшитого полиэтилена 250°С 2. Изоляция из полиэтилена высокой плотности 150°С, температура при укладке не ниже -20°С;

Допустимый радиус изгиба должен быть не менее диаметра цилиндра, используемого для криволинейной дегустации.

Модель и название: модель, название продукта, основная цель

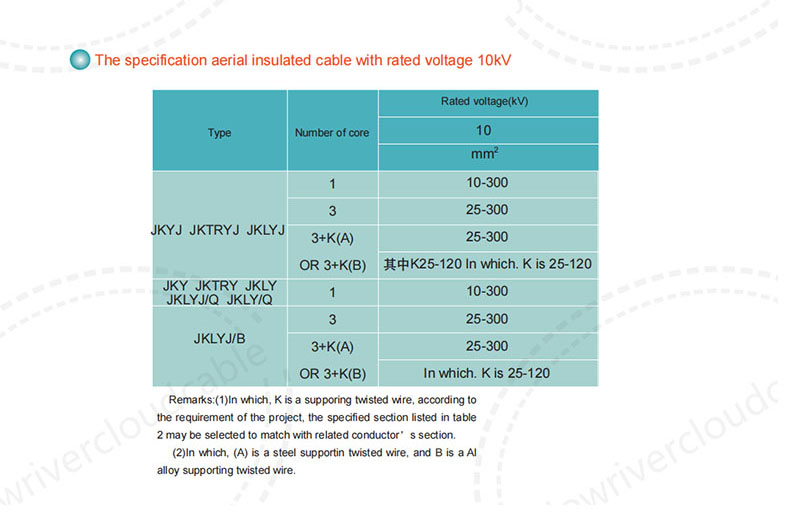

Характеристики ВЛ 10 кВ: модель, количество жил, номинальное напряжение (кВ)

Примечания: (1) Среди них K является поддерживающей витой парой, в соответствии с требованиями проекта, указанная часть указана в таблице.

2 можно выбрать в соответствии с частью соответствующего проводника.

(2) В формуле (A) — стальная опора витой пары, а B — опорная витая пара из алюминиевого сплава.
